| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Huaxiajie |
| Certification: | ISO9001:2000, Soncap, Intertek, SGS |
| Numéro de modèle: | WD263 |
| Quantité de commande min: | ² de 500 m |
| Prix: | Negotiate |
| Détails d'emballage: | Enveloppe ou carton de rétrécissement |
| Délai de livraison: | 15days/20'récipient, récipient 25days/40' |
| Conditions de paiement: | 30% TTT comme dépôt, l'équilibre avant la livraison |
| Capacité d'approvisionnement: | 900T/month |
Revêtement de sol extérieur en plastique Wpc Co-Extrusion Coextrusion UV
La description:
Caractéristique de Decking / Revêtement de sol WPC, Decking / Revêtement de sol, Revêtement de plancher en plastique en bois ,
Decking / plancher composé , plancher extérieur:
Tout le gaufrage standard est disponible avec cette option.
Il offre la meilleure combinaison de prix et de qualité. Différentes options de traitement de surface sont disponibles
comme fonctionnalités ajoutées.
Les motifs de gaufrage uniques rehaussent la beauté des planches et renforcent son authenticité.
Beauté / Fort / Fiable
Caractéristiques:
prénom | Revêtement de sol extérieur en plastique Wpc Co-Extrusion Coextrusion UV |

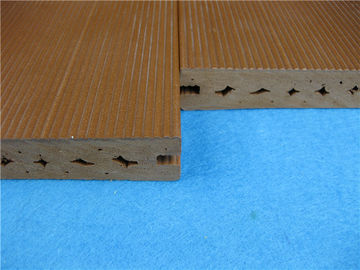

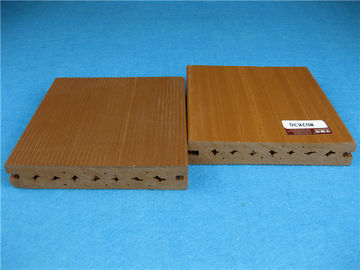

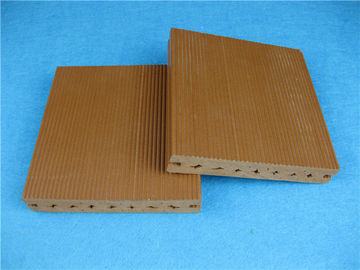

Taille | 140 * 25mm, 140 * 28mm, 89 * 25mm. Solide et creux |
Longueur | Personnalisé |
Couleur | Teck, hêtre, noyer noir, café, couleur adaptée aux besoins du client |
Composant matériel | 60% de PVC + 30% de poudre de bois + 10% d'additifs spéciaux |

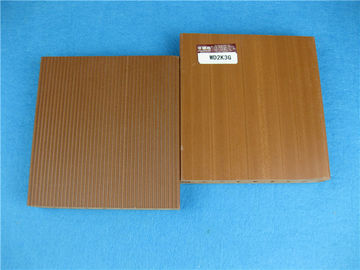

Surface | Lisse, brossé, rayé, grain en option |
garantie | 15 ans |
Certificat | ISO9001, ISO14001, CE, SGS |
Durée de vie | 25 ans |
Paquet | palette avec PVC souple flim |
Gamme d'utilisation | Jardin, Pelouse, Balcon, Couloir, Garage, Piscine et SPA autour, Plancher, Cour de récréation |
Fondée en 2004, Zhejiang Huaxiajie Building Material Co., Ltd. est un fabricant spécial de revêtements de sol en PVC pour murs et piscines, de portes et cadres de portes en PVC, ainsi que de plinthes et de revêtements de sol en bois. Nos produits sont respectueux de l'environnement.
Avec des lignes de production avancées en Allemagne et en Italie, nous avons une capacité annuelle totale de panneaux de murs et plafonds en PVC de plus de 5 millions de mètres carrés, plus de 6 000 tonnes de produits en plastique-bois et plus de 2 000 tonnes d'autres produits en PVC.
Test Reprot:
Tableau 2. Résultats du test
Méthode d'essai | Personnages | Résultat |
ASTM G155 | Résistance aux intempéries | Après 2000heures de vieillissement Échelle de gris: 3 Il y avait un changeur de couleur sur le surface. |
Tableau 2
Méthode d'essai | Personnages | Résultat | ||
ASTM D 256 | Résistance aux chocs | 59,1 J / m Type de pause Pause complète | ||
ASTM D 790 | Résistance à la flexion (Épaisseur: 3mm, envergure: 48mm) | MOR :: 79.8Mpa MOE: 3107Mpa | ||
ASTM D1037 | Absorption d'eau et Gonflement en épaisseur (24 heures d'immersion) | Absorption d'eau: 0,16% Épaisseur de gonflement: 0,10% | ||
ASTM D2395 | Poids spécifique | 1,17 g / cm3 | ||
ASTM D4060 | Résistance à l'abrasion (CS-17,2000cycles) | Perte de poids: 0.12g | ||
ASTM D696 | Coefficient de linéaire dilatation thermique (-30 ℃ ~ 30) | 5,13 * 10-5 1 / ℃ | ||
ASTM D2394 | Test de résistance au glissement | Résistance au glissement statique | Slip dynamique La résistance | |
Surface sèche | 0,63 | 0,45 | ||
Surface mouillée | 0,69 | 0,68 | ||
ASTM D638 | Résistance à la traction | 37.2MPa | ||
ASTM D7032 et ASTM D6109 | Résistance à la flexion: initiale (Épaisseur: 27mm, envergure 432mm) | MOR: 33.2Mpa MOE: 2073Mpa | ||
Résistance à la flexion température et effets d'humidité (-29 pour 7 jours) | MOR: 35,0Mpa, augmentation de 5,4% ME: 2209Mpa, augmentation de 6,6% | |||
Résistance à la flexion température et effets de l'humidité (52 pour 7 jours) | MOR: 35,2Mpa, augmentation de 6,0% ME: 2162Mpa, augmentation de 4,3% | |||
Résistance à la flexion température et effets d'humidité (immersion dans l' eau pendant 7 jours) | MOR: 33,4Mpa, augmentation de 0,6% ME: 2103Mpa, augmentation de 1,4% | |||
ASTM D7031 et ASTM D6109 | Résistance à la flexion (Épaisseur: 27mm, envergure: 432mm) (Après la résistance au gel-dégel) | MOR: 33,4Mpa, augmentation de 6,0% ME: 2167Mpa, augmentation de 4,5% | ||
ASTM D1761 | Test de retrait d'attache | 2387.8N | ||
