| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Huaxiajie |
| Certification: | ISO9001:2000, Soncap, Intertek, SGS |
| Numéro de modèle: | WPC decking65 |
| Quantité de commande min: | ² de 500 m |
| Prix: | Negotiate |
| Détails d'emballage: | Rétrécissez l'enveloppe ou le carton pour le parquet composé solide de mousse de Decking de Wpc |
| Délai de livraison: | 15days/20'récipient, récipient 25days/40' |
| Conditions de paiement: | 30% TTT comme dépôt, l'équilibre avant la livraison |
| Capacité d'approvisionnement: | 900T/month |
| Nom du produit: | Parquet du bois composé solide 140mm x 25mm de mousse de Decking de Wpc | Matériau: | Poudre composée de WPC |
|---|---|---|---|
| Taille: | 140mm x 25mm | Longueur: | 2.9m ou 5.8m |
| Application: | Décor de plancher de balcon |

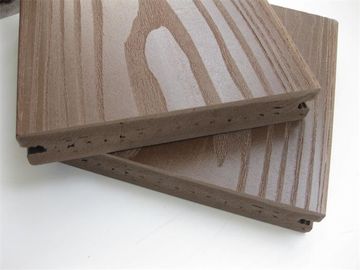

Parquet du bois composé solide 140mm x 25mm de mousse de Decking de WPC
Description :
Caractéristique de Decking de WPC/de plancher, Decking/plancher, plancher en plastique en bois de Deckin,
Decking/plancher composés, plancher extérieur :
Tout le graver en refief standard est disponible avec cette option.
Il offre la meilleure combinaison du prix et de la qualité. Les différentes options de préparation de surface sont disponibles
en tant que caractéristiques supplémentaires.
Les modèles gravants en refief uniques augmentent la beauté des conseils, aussi bien que s'ajoutent à son authenticité.
Beauté/fort/fiable
Caractéristiques :
|
Nom |
Parquet du bois composé solide 140mm x 25mm de mousse de Decking de WPC |
|
Taille |
140*25mm, 140*28mm, 89*25mm. Solide et cavité |
|
Longueur |
Adapté aux besoins du client |
|
Couleur |
Teck, hêtre, noix noire, café, couleur adaptée aux besoins du client |
|
Composant matériel |
Additifs de special en bois Powder+10% de 60% PVC+30% |
|
Surface |
Lisse, balayé, rayé, grain facultatif |
|
Garantie |
15years |
|
Certificat |
ISO9001, ISO14001, CE, GV |
|
Vie |
25years |
|
Paquet |
palette avec le flim mou de PVC |
|
Gamme d'utilisation |
Jardin, pelouse, balcon, couloir, garage, bordures de Pool&SPA, promenade, Terrain de jeu |
Nous sommes professionnels dans des produits d'extrusion de PVC pendant presque 20 années.
Avec les lignes de production avancées d'Allemagne et d'Italie,
nous avons une capacité annuelle totale de plus de 5 millions de mètres carrés de mur de PVC et panneaux de plafond,
au-dessus des produits composés en bois en plastique de 6,000MT WPC, et au-dessus de 2,000MT d'autres produits de vinyle de PVC, y compris des panneaux de plafond de revêtements de mur de PVC et de PVC.
Notre société a la capacité forte de technologie.
Nous avons plus de 20 ingénieurs et techniciens qui se spécialisent dans des produits nouveaux se développants.
Les genres de types et de couleurs de conception que nous avons développées mènent la mode dans le domaine chinois de décoration. Nous avons presque 300 magasins à chaînes et posséder plusieurs brevets en Chine.
Nos produits se vendent bien en Europe, Moyen-Orient et Amérique du Nord.
Essai Reprot :
Résultats du Tableau 2.Test
|
Examinez la méthode |
Caractères |
Résultat |
|
ASTM G155 |
Résistance de désagrégation |
Après essai de désagrégation 2000hours Gamme de gris : 3 Il y avait un certain commutateur de couleur sur surface. |
Tableau 2
|
Examinez la méthode |
Caractères |
Résultat |
||
|
ASTM D 256 |
Résistance à l'impact |
59,1 J/m Type coupure complète de coupure |
||
|
ASTM D 790 |
Résistance à la flexion (Épaisseur : 3mm, envergure : 48mm) |
MOR : : 79.8Mpa MOE : 3107Mpa |
||
|
ASTM D1037 |
Absorption d'eau et Gonflement dans l'épaisseur (immersion 24hours) |
Absorption d'eau : 0,16% Épaisseur de gonflement : 0,10% |
||
|
ASTM D2395 |
Densité |
1.17g/cm3 |
||
|
ASTM D4060 |
Résistance à l'abrasion (CS-17,2000cycles) |
Perte de poids : 0.12g |
||
|
ASTM D696 |
Coefficient de linéaire dilatation thermique (- 30℃~30℃) |
5.13*10-5 1/℃ |
||
|
ASTM D2394 |
Essai de résistance de glissement |
|
Résistance statique de glissement |
Glissement dynamique Résistance |
|
Surface sèche |
0,63 |
0,45 |
||
|
Surface humide |
0,69 |
0,68 |
||
|
ASTM D638 |
Résistance à la traction |
37.2MPa |
||
|
ASTM D7032and ASTM D6109 |
Résistance à la flexion : Initiale (Épaisseur : 27mm, envergure 432mm) |
MOR : 33.2Mpa MOE : 2073Mpa |
||
|
La température de résistance à la flexion et effets d'humidité (- 29℃ pour 7days) |
MOR : 35.0Mpa, augmentation 5,4% MOE : 2209Mpa, augmentation 6,6% |
|||
|
La température de résistance à la flexion et effets d'humidité (52℃ pour 7days) |
MOR : 35.2Mpa, augmentation 6,0% MOE : 2162Mpa, augmentation 4,3% |
|||
|
La température de résistance à la flexion et effets d'humidité (immergeant dans l'eau pour 7days) |
MOR : 33.4Mpa, augmentation 0,6% MOE : 2103Mpa, augmentation 1,4% |
|||
|
ASTM D7031 et ASTM D6109 |
Résistance à la flexion (Épaisseur : 27mm, envergure : 432mm) (Après résistance gel-dégel) |
MOR : 33.4Mpa, augmentation 6,0% MOE : 2167Mpa, augmentation 4,5% |
||
|
ASTM D1761 |
Essai de retrait d'attache |
2387.8N |
||
