|
Détails sur le produit:
|
| Nom: | Profils en plastique machinés de plancher de Decking composé en bois de la plate-forme WPC | Matériau: | Vinyle d'accouplement avec du bois |
|---|---|---|---|
| D'entité: | Antiseptique/imperméabilisez/anticorrosif | couleur: | Foncé, blanc ou adapté aux besoins du client |
| Application: | Jardin/arrière-cour/piscine | Taille: | 140mm X.25 millimètre |
| Mettre en évidence: | Tuiles composées de plate-forme,Decking en bois composé |
||

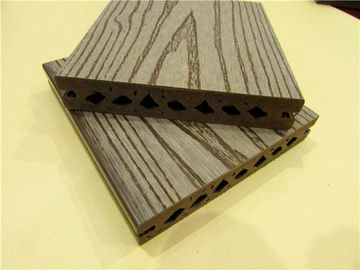

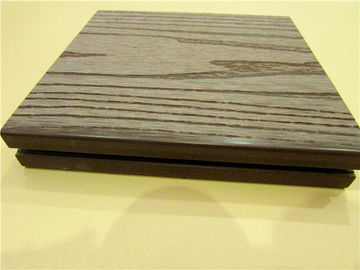

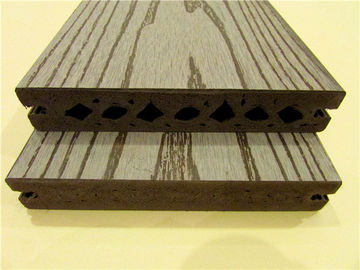

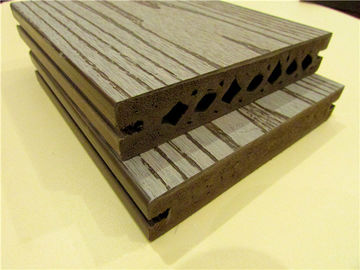

Profils en plastique machinés de plancher de Decking composé en bois de la plate-forme WPC
Description :
Caractéristique de plate-forme en bois machinée :
| 1 | Matériaux environnementaux, recyclables |
| 2 |
Temps d'économie - entretien et installation faciles |
| 3 |
Un plus long cycle d'utilisation/vie - étanche à l'humidité |
| 4 |
Plus fort et plus flexible |
| 5 |
Des outils standard de travail du bois peuvent être utilisés |
| 6 |
Niveau élevé de stabilité UV et de la couleur |
| 7 |
Stabilité de dimension contre l'humidité et temperature.suitable de -40 à 60 |
| 8 |
Temps résistant, approprié de -40 à 60 |
| 9 |
Technologie écologique et innovatrice verte, mode de vie |
| 10 |
Texture et contact du bois de grain de nature élégante, avec le parfum en bois |
| 11 |
Conception élégante et détaillée de forme |
Tout le graver en refief standard est disponible avec cette option.
Il offre la meilleure combinaison du prix et de la qualité.
Les différentes options de préparation de surface sont disponibles en tant que caractéristiques supplémentaires.
Les modèles gravants en refief uniques augmentent la beauté des conseils,
aussi bien que s'ajouter à son authenticité.
Beauté/fort/fiable.
Caractéristiques :
|
Nom |
Planchers composés de vinyle de panneaux de plancher de Bois-plastique antiseptique |
|
Taille |
140*25mm |
|
Longueur |
3m, 5m ou adapté aux besoins du client |
|
Couleur |
Teck, hêtre, noix noire, café, couleur adaptée aux besoins du client |
|
Composant matériel |
Additifs de special en bois Powder+10% de 60% PVC+30% |
|
Surface |
Lisse, balayé, rayé, grain facultatif |
|
Garantie |
15years |
|
Certificat |
ISO9001, ISO14001, CE, GV |
|
Vie |
25years |
|
Paquet |
palette avec le flim mou de PVC |
|

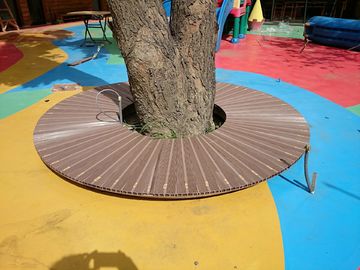

Gamme d'utilisation |
Jardin, pelouse, balcon, couloir, garage, bordures de Pool&SPA, promenade, Terrain de jeu |
Le matériau de construction de macromolécule de Zhejiang Huaxiajie Cie., le Ltd, qui a été établi en 2004, est un fabricant spécial de mur de PVC et plate-forme en bois machinée, des portes et des chambranles de PVC, et plastique-bois bordant et parquetant. Nos produits sont favorables à l'environnement.
Avec les lignes de production avancées d'Allemagne et d'Italie, nous avons une capacité annuelle totale de plus de 5 millions de mètres carrés de mur de PVC et panneaux de plafond, au-dessus des produits du plastique-bois 6,000MT, et au-dessus de 2,000MT d'autres produits de PVC.
Essai Reprot :
Résultats du Tableau 2.Test
|
Examinez la méthode |
Caractères |
Résultat |
|
ASTM G155 |
Résistance de désagrégation |
Après essai de désagrégation 2000hours Gamme de gris : 3 Il y avait un certain commutateur de couleur sur surface. |
Tableau 2
|
Examinez la méthode |
Caractères |
Résultat |
||
|
ASTM D 256 |
Résistance à l'impact |
59,1 J/m Type coupure complète de coupure |
||
|
ASTM D 790 |
Résistance à la flexion (Épaisseur : 3mm, envergure : 48mm) |
MOR : : 79.8Mpa MOE : 3107Mpa |
||
|
ASTM D1037 |
Absorption d'eau et Gonflement dans l'épaisseur (immersion 24hours) |
Absorption d'eau : 0,16% Épaisseur de gonflement : 0,10% |
||
|
ASTM D2395 |
Densité |
1.17g/cm3 |
||
|
ASTM D4060 |
Résistance à l'abrasion (CS-17,2000cycles) |
Perte de poids : 0.12g |
||
|
ASTM D696 |
Coefficient de linéaire dilatation thermique (- 30℃~30℃) |
5.13*10-5 1/℃ |
||
|
ASTM D2394 |
Essai de résistance de glissement |
|
Résistance statique de glissement |
Glissement dynamique Résistance |
|
Surface sèche |
0,63 |
0,45 |
||
|
Surface humide |
0,69 |
0,68 |
||
|
ASTM D638 |
Résistance à la traction |
37.2MPa |
||
|
ASTM D7032and ASTM D6109 |
Résistance à la flexion : Initiale (Épaisseur : 27mm, envergure 432mm) |
MOR : 33.2Mpa MOE : 2073Mpa |
||
|
La température de résistance à la flexion et effets d'humidité (- 29℃ pour 7days) |
MOR : 35.0Mpa, augmentation 5,4% MOE : 2209Mpa, augmentation 6,6% |
|||
|
La température de résistance à la flexion et effets d'humidité (52℃ pour 7days) |
MOR : 35.2Mpa, augmentation 6,0% MOE : 2162Mpa, augmentation 4,3% |
|||
|
La température de résistance à la flexion et effets d'humidité (immergeant dans l'eau pour 7days) |
MOR : 33.4Mpa, augmentation 0,6% MOE : 2103Mpa, augmentation 1,4% |
|||
|
ASTM D7031 et ASTM D6109 |
Résistance à la flexion (Épaisseur : 27mm, envergure : 432mm) (Après résistance gel-dégel) |
MOR : 33.4Mpa, augmentation 6,0% MOE : 2167Mpa, augmentation 4,5% |
||
|
ASTM D1761 |
Essai de retrait d'attache |
2387.8N |
||
Personne à contacter: Mr. Eric Zhu
Téléphone: 86-13665722500
Télécopieur: 86-572-8082567
