Matériaux composés en plastique de Decking de vinyle d'accouplement de Decking du revêtement de sol WPC

Temps d'économie - poids léger, facile à maintenir et intall

Un plus long cycle d'utilisation/vie - étanche à l'humidité

Durable, plus fort et plus flexible

Des outils standard de travail du bois peuvent être utilisés

UV-résistez et indélébile

Dimensionnez la stabilité contre l'humidité et le temperature.suitable de -40 à 60

Survivez à résistant, approprié de -40 à 60

Verdissez la technologie écologique et innovatrice, mode de vie

Texture et contact du bois de grain de nature élégante, avec le parfum en bois

Conception élégante et détaillée de forme

Nom

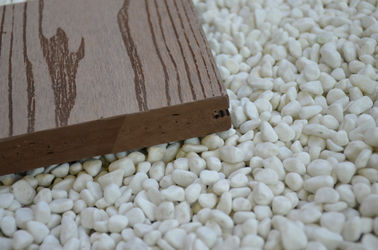

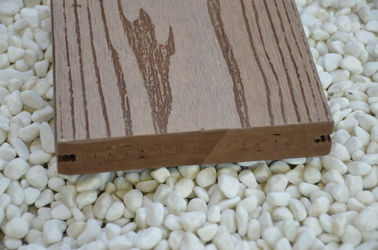

Matériaux composés en plastique de Decking de vinyle d'accouplement de Decking du revêtement de sol WPC

Taille

140*25mm ou adapté aux besoins du client

Longueur

2m, 3m, 5.9m ou adapté aux besoins du client

Couleur

Teck, hêtre, noix noire, café, couleur adaptée aux besoins du client

Composant matériel

Additifs de special en bois Powder+10% de 60% PVC+30%

Surface

Lisse, balayé, rayé, grain facultatif

Garantie

 15years

Certificat

ISO9001, ISO14001, CE, GV

Vie

 25years

Paquet

palette avec le flim mou de PVC

Gamme d'utilisation

 Jardin, pelouse, balcon, couloir, garage, bordures de Pool&SPA, promenade,

Terrain de jeu

Examinez la méthode

Caractères

Résultat

ASTM G155

Résistance de désagrégation

Après essai de désagrégation 2000hours

Gamme de gris : 3

Il y avait un certain commutateur de couleur sur

surface.

Examinez la méthode

Caractères

Résultat

ASTM D 256

Résistance à l'impact

59,1 J/m

Type coupure complète de coupure

ASTM D 790

Résistance à la flexion

(Épaisseur : 3mm, envergure : 48mm)

MOR : : 79.8Mpa

MOE : 3107Mpa

ASTM D1037

Absorption d'eau et

Gonflement dans l'épaisseur

(immersion 24hours)

Absorption d'eau : 0,16%

Épaisseur de gonflement : 0,10%

ASTM D2395

Densité

1.17g/cm3

ASTM D4060

Résistance à l'abrasion

 (CS-17,2000cycles)

Perte de poids : 0.12g

ASTM D696

Coefficient de linéaire

 dilatation thermique

(- 30℃~30℃)

5.13*10-5 1/℃

ASTM D2394

Essai de résistance de glissement

Résistance statique de glissement

Glissement dynamique

Résistance

Surface sèche

0,63

0,45

Surface humide

0,69

0,68

 ASTM D638

Résistance à la traction

37.2MPa

 ASTM

D7032and

ASTM

D6109

Résistance à la flexion : Initiale

(Épaisseur : 27mm, envergure 432mm)

MOR : 33.2Mpa

MOE : 2073Mpa

La température de résistance à la flexion

et effets d'humidité (- 29℃ pour 7days)

MOR : 35.0Mpa, augmentation 5,4%

MOE : 2209Mpa, augmentation 6,6%

La température de résistance à la flexion et

effets d'humidité (52℃ pour 7days)

MOR : 35.2Mpa, augmentation 6,0%

MOE : 2162Mpa, augmentation 4,3%

La température de résistance à la flexion

et effets d'humidité (immergeant

dans l'eau pour 7days)

MOR : 33.4Mpa, augmentation 0,6%

MOE : 2103Mpa, augmentation 1,4%

ASTM D7031

et ASTM

D6109

Résistance à la flexion

 (Épaisseur : 27mm, envergure : 432mm)

(Après résistance gel-dégel)

MOR : 33.4Mpa, augmentation 6,0%

MOE : 2167Mpa, augmentation 4,5%

ASTM D1761

Essai de retrait d'attache

2387.8N
